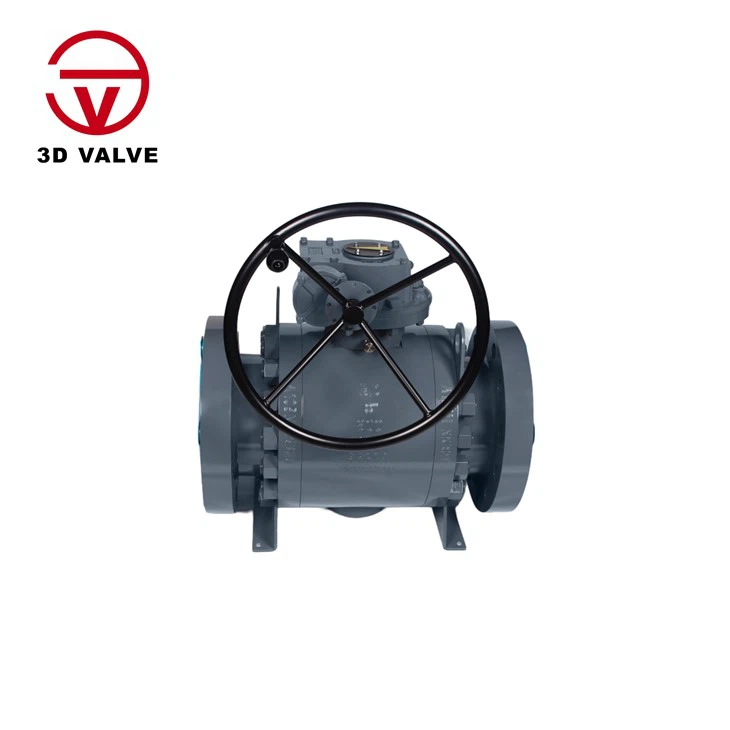

Korkeapaine LF2-Trunnion-asennettu palloventtiili-ANSI\/API 6D FULL -portti on korkean suorituskyvyn venttiili, joka on suunniteltu erityisesti turvallisille, luotettaville ja pitkäaikaisille kriittisille sovelluksille. Tämä venttiili on suunniteltu varmistamaan nopea ja tehokas eristys hätätilanteissa ja varmistamaan teollisuusjärjestelmien turvallisuus ja tehokkuus. ASTM A350 LF2: Kryogeenisten ja korkeapaineisten teollisuuslaitteiden kansainvälisesti tunnustettu.
Tekniset eritelmät
|
Parametri |
Eritelmä |
|
Kokoalue |
1/2" ~ 60" |
|
Painekunta |
ASME -luokka 150 - 4500 (PN 16 - PN 760) |
|
Lämpötila -alue |
-196 aste 650 asteeseen (-321 aste F - 1202 aste F) |
|
Kehon materiaalit |
Takennettu hiiliteräs (A105, LF2), ruostumaton (A182 F316\/F304), Duplex, Super Duplex, Inconel |
|
Leikkausvaihtoehdot |
Vakio-, kryogeeninen, eroosiokestävä, hapan palvelu |
|
Lopetusyhteydet |
Laiva (ASME\/API\/DIN), Butt-Wind, pistorasian hitsaus, kierteitetty |
|
Käyttö |
Manuaalinen (vipu\/vaihde), pneumaattinen, hydraulinen, sähköinen (ISO 5211) |
|
Standardit |
API 6D, API 608, ASME B16.34, ISO 17292, PED 2014\/68\/EU |
Keskeiset ominaisuudet
- Trunnioniin kiinnitetty pallamekanismi.
- Korkeapaineinen joustavuus
- Nollavuototiivistejärjestelmä
- Täysi reunan virtauksen optimointi
- Valinnainen kaksoislohko ja vuoto (DBB) -toiminto lisää vaarallisten väliaineiden redundanssia, joka täyttää API 6D- ja API 607\/6FA FIRE-turvalliset vaatimukset.
- Saatavana koot 1\/2 " - 60" laipalla (ANSI B16.5\/B16.47), hitsattu (BW) tai kierteitetty (NPT) päätyliitännät.
Edut
- Palloventtiili on suunniteltu ISO14313, API 6D, BS 5351, GB\/T 19672 mukaisesti;
- Itsevoivaa, matala-kitkaa PTFE: tä käytetään varren laakereihin, varren tiivisteisiin ja rungon istuimiin;
- Istuinten insertteihin käytetään nylonia tai muita matala-kitkamateriaaleja;
- Itsevoitelevat tiivisteet ja varren laakerit antavat ennustettavan toimintamomentin venttiilin käyttöikäälle;
- Täysi poraus ja vähentynyt porausmalli minimivirtausvastuksen kanssa (nolla tosiasiallisesti);
- Hätätilan injektio;
- Ontelon paineen itserelekoitus;
- Riippumaton pallo ja varsi;
- Matala päästöpakkaus;
- Tulipalo turvallinen, antisistaattinen ja läpinäkyvä varren suunnittelu;
- Venttiilin istuintoiminto dbb, dib -1, dib -2;
- Valinnainen laajennettu konepellit.
Sovellukset
- Öljy ja kaasu.
- Kemiallinen prosessointi.
- Sähköntuotanto.
- Vesi ja jätevesi.
