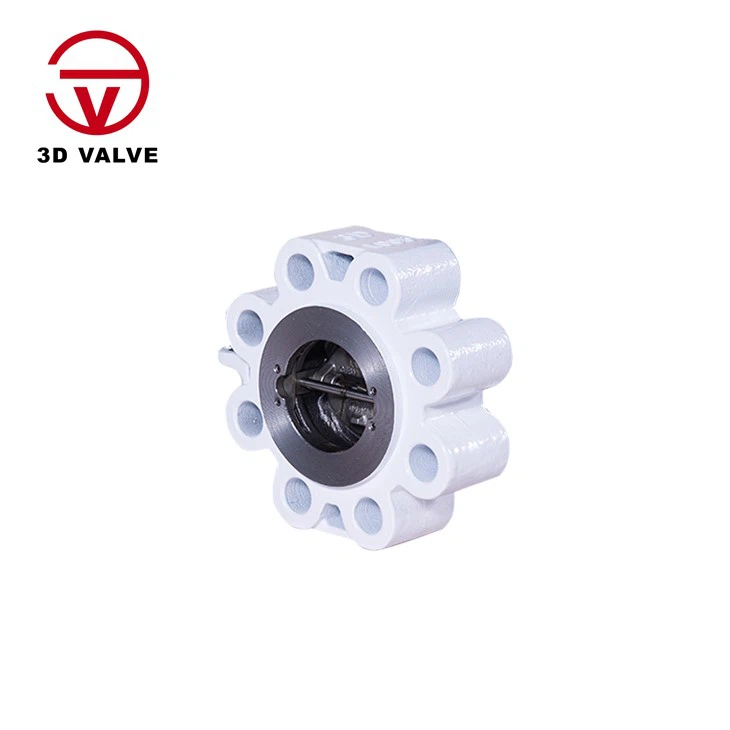

Koko LUG-tyyppinen kiekkojen takaiskuventtiili on korkean suorituskyvyn takaiskuventtiili, joka on erityisesti suunniteltu vaativiin teollisuus- ja offshore-sovelluksiin. LUG-tyylinen kiekkojen muotoilu on helppo asentaa laippojen välillä ilman lisäpultin tarvetta, joten se on ihanteellinen avaruusrajoitetuille ympäristöille, mukaan lukien offshore-porausalustat, merijärjestelmät ja syövyttävät rannikkoasennukset.
Venttiili omaksuu c 5- h meripinnoitteen, joka vastaa ISO12944: tä, jolla on erinomainen korroosionkestävyys kovan suolaveden ja korkean kosteuden olosuhteissa, mikä varmistaa ydinosan offshore-operaatioiden pitkäaikaisen luotettavuuden.
Tärkeimmät ominaisuudet ja edut
|
Ominaisuus |
Etu |
|
LUG-tyylinen kiekkojen muotoilu |
Kiinnitä laipan kiinnitys ilman erillisiä pultteja vähentäen asennusaikaa. |
|
C 5- H offshore -päällyste (ISO 12944) |
Äärimmäinen korroosiosuoja merenkulku- ja offshore -käytölle (esim. Öljyportit, alukset, rannikkokasvit). |
|
Kompakti ja kevyt |
Säiltää tilaa verrattuna perinteisiin laipatuksiin. |
|
Keinulevymekanismi |
Matalapainepisara nopealla vasteella minimoimalla vesivasara. |
|
Kaksisuuntainen tiivistys |
Varmistaa tiukan sulkeutumisen vaakasuorissa ja pystysuorissa putkistoissa. |
|
Alhainen huolto |
Karu rakenne, jossa on vähän liikkuvia osia pidennettyyn käyttöikään. |
Tekniset eritelmät
Koko ja paine arvioi
|
Kokoalue (tuumaa) |
Painekäyttö (PN\/luokka) |
Lämpötila -alue |
|
2" – 24" |
PN10 - PN40 \/ luokka 150 - 300 |
-20 aste 200 asteeseen |
Materiaalit ja korroosiosuojaus
Runko: valurauta (epoksipäällysteinen), palloke rauta, hiiliteräs, ruostumaton teräs (SS316\/SS316L merivedelle)
Levy: Ruostumaton teräs (SS304\/SS316), nylonpinnoitettu hankauskestävyyttä varten
Istuin: EPDM, NBR, PTFE (kemiankestävät vaihtoehdot)
Pinnoitus: C 5- H Marine-luokan päällyste (ISO 12944) offshore- ja roiskevyöhykkeen kestävyydelle
Standardit ja sertifikaatit
Suunnittelustandardit: API 594, ASME B16.34
Laipan yhteensopivuus: ANSI, DIN, JIS, BS
Korroosionsuojaus: ISO 12944 C 5- H (korkean korroosion meriympäristöt)
Miksi valita tämä venttiili offshore -sovelluksiin?
✔ Merilaatuinen suoja-C 5- H-päällyste varmistaa suolaveden, UV-altistumisen ja äärimmäisen sääolonkestävyyden.
✔ Luotettava takaisinvirtauksen ehkäisy - kriittinen offshore -poraus-, meriveden jäähdytys- ja painolastijärjestelmille.
✔ Helppo asennus ja huolto - LUG -suunnittelu mahdollistaa nopean poistumisen purkamatta putkistoja.
✔ Monipuoliset materiaalivaihtoehdot-Ruostumattomasta teräksestä valmistettu ja epoksipäällystetyt elimet laajennetulle palvelulle aggressiivisissa ympäristöissä.
Sovellukset
· Offshore -öljy- ja kaasulajoja (poraus, putkistot, meriveden injektio)
· Laivanrakennus- ja merijalkajärjestelmät (painolasti, pilkku, jäähdytysjärjestelmät)
· Rannikon voimalaitokset ja suolanpoistolaitokset
· Kemialliset säiliöalukset ja LNG -kantajat
· Substanea & Splash Zone -asennukset
Johtopäätös
Erityisesti äärimmäisiin meriympäristöihin suunniteltu täysaukon takaiskuventtiilissä on ISO12944C 5- H-päällyste ja tarjoaa vertaansa vailla olevaa korroosionkestävyyttä ja luotettavuutta offshore- ja rannikkosovelluksissa. Sen vankka rakenne, helppo asennus ja heikko huolto tekevät siitä ihanteellisen öljynporausautojen, alusten ja meriveden järjestelmille.
Ole hyvä ja ota yhteyttä räätälöityihin ratkaisuihin korkean korroosion ympäristöihin!
